低壓燃?xì)馇蜷y
產品圖片
產品說明
燃?xì)馇蜷y啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。其采用成形聚四氟乙烯填料，O形密封圈用來防止外部雜質進入閥門內部，并保持閥門長期密封性能。本產品具有防靜電結構，當閥門的內密封體旋轉摩擦產生靜電時，利用一個導電裝置和大地連通，從而避免靜電導致天然氣火災；具有防火結構，當軟密封材料被燒壞后，球閥仍能保持密封，避免火災擴大；該閥鎖定裝置，可防止誤動作引起的事故。
燃?xì)馇蜷y主要應用于燃?xì)夤苈?、液化石油氣管路、天然氣管路和煤氣管路等一般工作介質，其不銹鋼閥體適用于工作條件較為惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。
產品參數
燃?xì)馇蜷y_低壓燃?xì)馇蜷y主要零部件材料表
| 序號 | 零件名稱 | 材料名稱 | ||||
| 1 | 閥體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 球體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 4 | 閥桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 密封圈 | 聚四氟乙烯、對位聚苯、尼龍 | ||||
| 6 | 填料 | PTFE、PPL、尼龍 | ||||
燃?xì)馇蜷y_天然氣球閥主要技術規范表
| 公稱壓力PN(MPa) | 0.6 | 1 | 1.6 | 2.5 | 4 | 6.4 |
| 殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6 | 9.6 |
| 高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 |
| 低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計標準 | GB/T12237、API 6D、ASME B16.34 | |||||
| 結構長度 | GB/T12221、API 6D、ASME B16.10 | |||||
| 法蘭尺寸 | JB/T 79、GB/T 9112-9131、HG/T 20592、ANSI B16.5等 | |||||
| 試驗標準 | JB/T 9092、GB/T 13927、API 6D、API 598 | |||||
產品結構

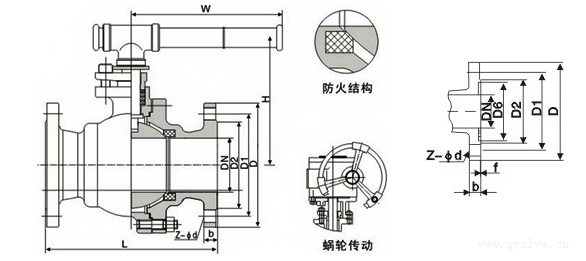

燃?xì)馇蜷y_低壓燃?xì)馇蜷y主要結構圖
